結構形式：

1.乏汽抽吸式回收裝置由抽吸噴射泵與回收裝置本體兩大部分組成。

2.抽吸噴射泵主要包括乏汽引射裝置、混合室及后續換熱系統等部件；回收裝置本體主要由汽蝕消除裝置、除污裝置、集水容器、蝶閥、手動調節閥、高溫水輸送泵及控制系統等組成。

適應范圍：

1.乏汽抽吸式回收裝置適用于廠礦企業用熱設備外排的低壓乏汽、鍋爐定排與連排產生的高溫低壓乏汽、除氧器乏汽、透平機外排乏汽及凝結水外排乏汽的回收利用。裝置采用純凈常溫水抽吸上述乏汽，經充分換熱后形成高溫純凈水，供生產與生活使用。

2.該裝置可回收壓力為0.02MPa～1.0MPa的乏汽、低溫低壓蒸汽及二次閃蒸汽，輸出熱水溫度可達60℃～90℃。

控制方案：

1.乏汽抽吸式回收裝置采用集中控制方式，水泵的啟停主要由液位信號控制。液位信號為二線制4～20mA，通過控制柜系統控制水泵的變頻運行狀態及調節閥的開啟與關閉。

2.溫度信號采用鉑電阻溫度傳感器，信號進入控制柜系統PLC，用于控制動力水管線上調節閥的開啟、關閉及開度調節。

裝置優點：

1.無壓抽吸——裝置配備獨特的動力抽吸系統，依據文丘里管原理，在乏汽進口處形成相對“負壓區”，有利于乏汽順暢排出，不影響生產工藝。

2.低噪音、低振動——特殊的內部結構設計，可有效消除汽水混合時產生的“水擊現象”，設備運行平穩。

3.乏汽充分回收——通過高效的抽吸技術，回收工藝產生的乏汽，大幅減少熱污染，實現節能降耗與清潔生產。

4.有效避免汽蝕——采用汽水動態兩相流技術與微過冷度原理，可有效消除水泵輸送高溫水時產生的汽蝕現象，確保設備將高溫水輸送至指定位置。

5.智能自動運行——裝置配備智能自動控制系統，可無人值守運行，減少日常維護工作。

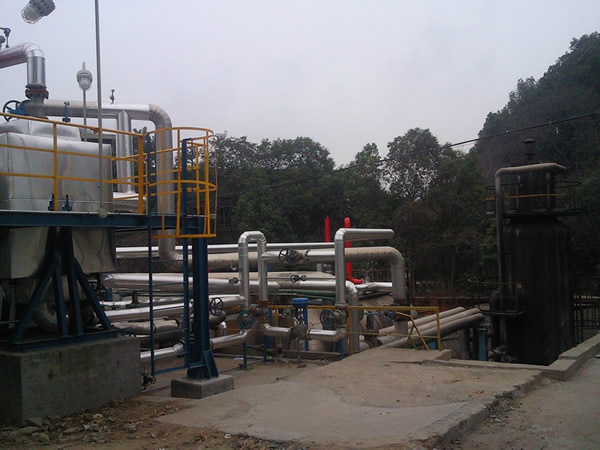

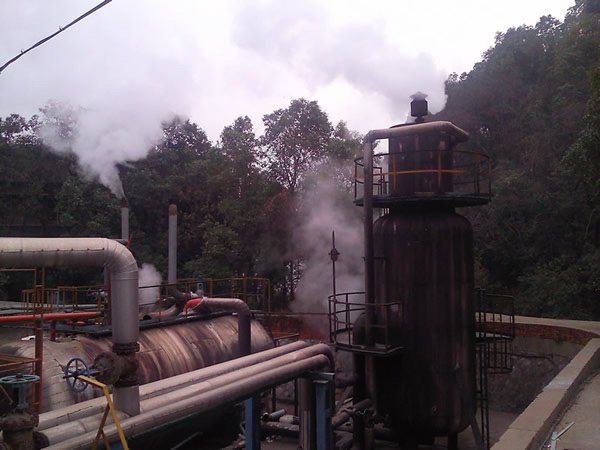

某石化企業應用乏汽回收裝置前后現場對比圖
